SODICK

อะไหล่เครื่องวายคัท โซดิก SODICK wire cut EDM machine

  1. ไส้กรองน้ำ Wire cut EDM filter
  2. ไกด์นำลวด Wire guide diamond
  3. ตัวนำกระแสไฟฟ้า Power feed carbide
  4. หัวฉีดน้ำ  Nozzle water flushing
  5. แผ่นฉนวนเซรามิก Isolator ceramic plate
  6. โรลเลอร์ Roller wire feed
  7. บล็อกจับหัวไกด์ Die block holder

1. ไส้กรองน้ำ Wire EDM filter

รูปภาพ รหัส ตำแหน่ง รายละเอียดประเภท ขนาด รุ่นเครื่อง รหัสต้นฉบับ
IT-23 ไส้กรองน้ำ เครื่องวายคัท
Wire cut EDM filter
300 x 29 x 500 A350, A500, AP
IT-37 ไส้กรองน้ำ เครื่องวายคัท
Wire cut EDM filter
300 x 59 x 500 A300, A350, A500
AP330, AP450, AP550
OMF-340F ไส้กรองน้ำ เครื่องวายคัท
Wire cut EDM filter
340 x 29 x 300 AQ

2. ไกด์นำลวด Wire guide

รูปภาพ รหัส ตำแหน่ง รายละเอียดประเภท ขนาด รุ่นเครื่อง รหัสต้นฉบับ
S101 บน Wire guide 0.105
0.155
0.205
0.255
0.305
AQ 3080047
3080629
3081934
S102 บน - ล่าง Wire guide 0.105
0.155
0.205
0.255
0.305
AP 3080244
3080248
3080250
S103 บน - ล่าง Wire Guide 0.105
0.155
0.205
0.255
0.305
AQ 3081000
3080990
3080991
S106 บน Guide C AWT Sub guide 0.8
2.0
DWC 3080065 (0.8 mm)
3082269 (2.0 mm)
S108 บน Wire guide 0.105
0.155
0.205
0.255
0.305
AQ
S131 บน Wire guide holer AQ 3086340
บน Set screw 0.4 mm DWC


3. ตัวนำกระแสไฟฟ้า Power feed carbide

รูปภาพ รหัส ตำแหน่ง รายละเอียดประเภท ขนาด รุ่นเครื่อง รหัสต้นฉบับ
S010 บน - ล่าง Power feed contact 4.8 x 40 x 20 AQ, AP 3085936
3084592
S011 ล่าง Power feed contact 4.8 x 40 x 10 AG400
S01 บน AWT cutter AQ 3084628
S01C บน AWT cutter (ceramic) AQ 3080035
S02 ล่าง Ceramic roller 61D A, AQ 3051205


4. หัวฉีดน้ำ  Nozzle


รูปภาพ รหัส ตำแหน่ง รายละเอียดประเภท ขนาด รุ่นเครื่อง รหัสต้นฉบับ
S207 บน Water nozzle (Black) Ø4, 6, 8 A, AQ, AP
S208 บน Water nozzle (Black) Ø4, 6, 8 A, AW
S209 บน Water nozzle (Black) Ø4, 6, 8 A, AQ, AP
S209W ล่าง Water nozzle (Black) Ø4, 6, 8

AQ, AP

S210 ล่าง Water nozzle (Black) Ø4, 6, 8 AG (AWT)
S406-1 บน Spring ring for S409 S410 30 x 22 x T0.8 A, AQ, AP
S406-2 บน Spring ring for S210 28 x 22 x T0.8 AG (AWT)
S407 ล่าง Nozzle guide for S209 A, AQ, AP
S408 บน Nozzle guide for S207 A, AQ, AP (AWT)
S409 บน Nozzle guide for S209W A, AW
S410 บน Nozzle guide for S209W AG, AQ



5. แผ่นฉนวนเซรามิก Isolator ceramic plate

รูปภาพ รหัส ตำแหน่ง รายละเอียดประเภท ขนาด รุ่นเครื่อง รหัสต้นฉบับ
M301 บน Isolator plate 68x100x33 DWC X053C162H01
M302 ล่าง Isolator plate 120x105x11 DWC X054D185G51
M305 ล่าง Isolator plate 113x80x30 DWC
M306 ล่าง Isolator plate 78x70x30 DWC
M307 ล่าง Isolator plate Ø114x15 DWC, SX X056C110G51
M308 ล่าง Isolator plate Ø114x20 DWC, FX X056C273G51
M309 ล่าง Isolator plate Ø125x20 DWC, FX, FA X056C356G52
M310 ล่าง Isolator plate Ø117x20 DWC, FA X056X968G51
X056C356G53
X055C778G51
M311 บน Isolator plate Ø18xØ7xT5 DWC, FA
M311-1 บน Isolator plate Ø13xØ6.5xT6 DWC, FA

6. โรลเลอร์ Roller feed

รูปภาพ รหัส ตำแหน่ง รายละเอียดประเภท ขนาด รุ่นเครื่อง รหัสต้นฉบับ
M402 Feed Capstan roller ceramic Ø57xØ10xT18
M403 Feed Pinch roller ceramic Ø57xØ19xT25
M404 Feed Capstan roller ceramic Ø57xØ10xT25
M405 Feed Pinch roller caramic Ø57xØ19xT32 X053C779G51

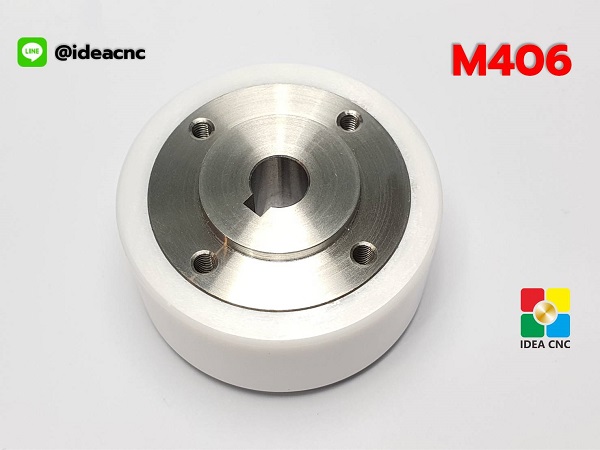

M406 Feed Capstan roller ceramic Ø57xØ10xT32 X053C778G51
M407 Feed Pinch roller ceramic Ø57xØ19xT18
M408 Feed Capstan roller ceramic Ø57xØ10xT18
M409 Feed Pinch rolle ceramic Ø57xØ19xT25 X055C008G51
 M410 Feed Capstan roller ceramic Ø57xØ12xT25 X055C009G51
M411 Feed Capstan roller ceramic Ø80xØ28xT25
M412 Feed Capstan roller ceramic Ø80xØ15xT25
M140 บน Ceramic guide D 12x0.35xL33.4
M455 ล่าง Pulley B with shaft X602B845G51
M456 ล่าง ล่าง roller SUS 40
M456-1 ล่าง Roller with bearing SUS
M456C Roller ceramic 40
M456C-1 Roller with Bearing ceramic
M4210 Roller set with shaft, bearing
M4211 Roller set with shaft, bearign
M458-1 Roller shaft for M860
M458-2 Roller shaft for M861
M421C ล่าง ล่าง roller Ø40xØ19xT14
M420 Feed Gear plate (Rought)
M421 Feed Gear plate (Fine)


7. บล็อกจับหัวไกด์ Die block holder

รูปภาพ รหัส ตำแหน่ง รายละเอียดประเภท ขนาด รุ่นเครื่อง รหัสต้นฉบับ
M451 บน - ล่าง Brass cap screw for M451-2
M452-1 บน Die guide holder 56x59xT30
M453-1 ล่าง Die guide holer 69x40xT43
M453-2 ล่าง Nozzle holder 43x48
M454 ล่าง Roller block 96x48xT43
M459 ล่าง Plastic cover
M459-1 ล่าง Fixing cover Ø42xT10
M459-2 ล่าง Fixing plate Ø40xT3
M459-3 Cover H25xØ37xØ16
M459-4 Wave washer for M4561 Ø16.3xØ12
M459-6 Fixing plate Ø60xT10
M460 Clamping for M8504 BHA brass
M464 Nozzle holder 2 pin 46x48
M851 Die guide holder
M852(M604) Die guide holder
M853 Die guide holder
M854(M600) Die guide holder 80x69x47
M855 Die guide holder
M856
M605
Die guide holder
W80 L69 H47
DWC, RA X187B580H02
M857 Die guide holder
M858 Upper die block
W65 L51.5 H74
DWC, CX, SX X182B598H01
M859 Die guide holder door set
for M851 M852 M853
M147 Ø0.4
M150 Ø0.8
M400 Aspirator brass
M400-1 Rectifier ring
for M459 M860 M861 M862
M400-2 Aspirator dectector lower head
M134 Rectifer ring
for M851 M852 M853
M860 Roller block
for M4210
M861 Roller block
for M4211
M862 Roller block
for M456C
M145 Guide U for AF3 CX Ø0.4 DWC, SX
M146 Guide U Ø0.4 DWC
M149 Guide U Ø0.4 DWC, FX
M212-1 SUS spring for M212 water nozzle DWC, FA, RA
M129-1 SUS spring for JET nozzle DWC, FX, FA, RA
K001 Water pipe fitting
K002 Water pipe fitting
K003 Water pipe fitting
K004 Water pipe fitting
M440-1 Urethane tension roller Ø103xØ20
M440-2 Urethane tension roller Ø103x16xL47
M440-3 Urethane tension roller Ø80xØ10xT22
M440-4 Urethane tension roller Ø80x16xL33
M440-5 Urethane tension roller Ø80xØ10xT22
M462 Shaft for M461 RRS 32.5xL10
M750 Float switch 1200 mm cable for FX
300 mm cable H1, HA
M457 Bearing SUS for M456C NMB1970
M458 Bearing SUS for pinch roller NMB1980
M422 Bearing SUS for M421 Lower roller F608D
