YSG TS Series

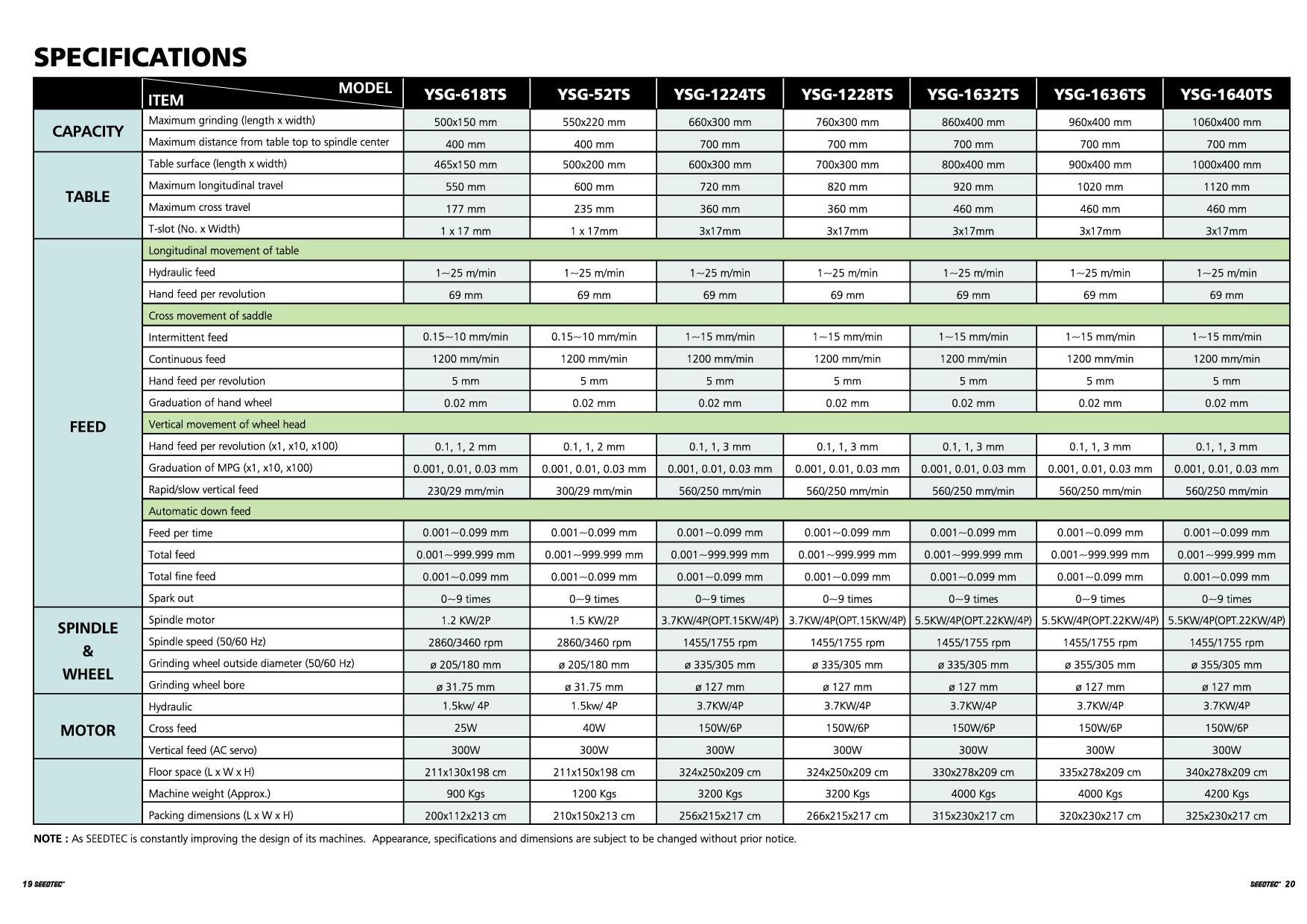

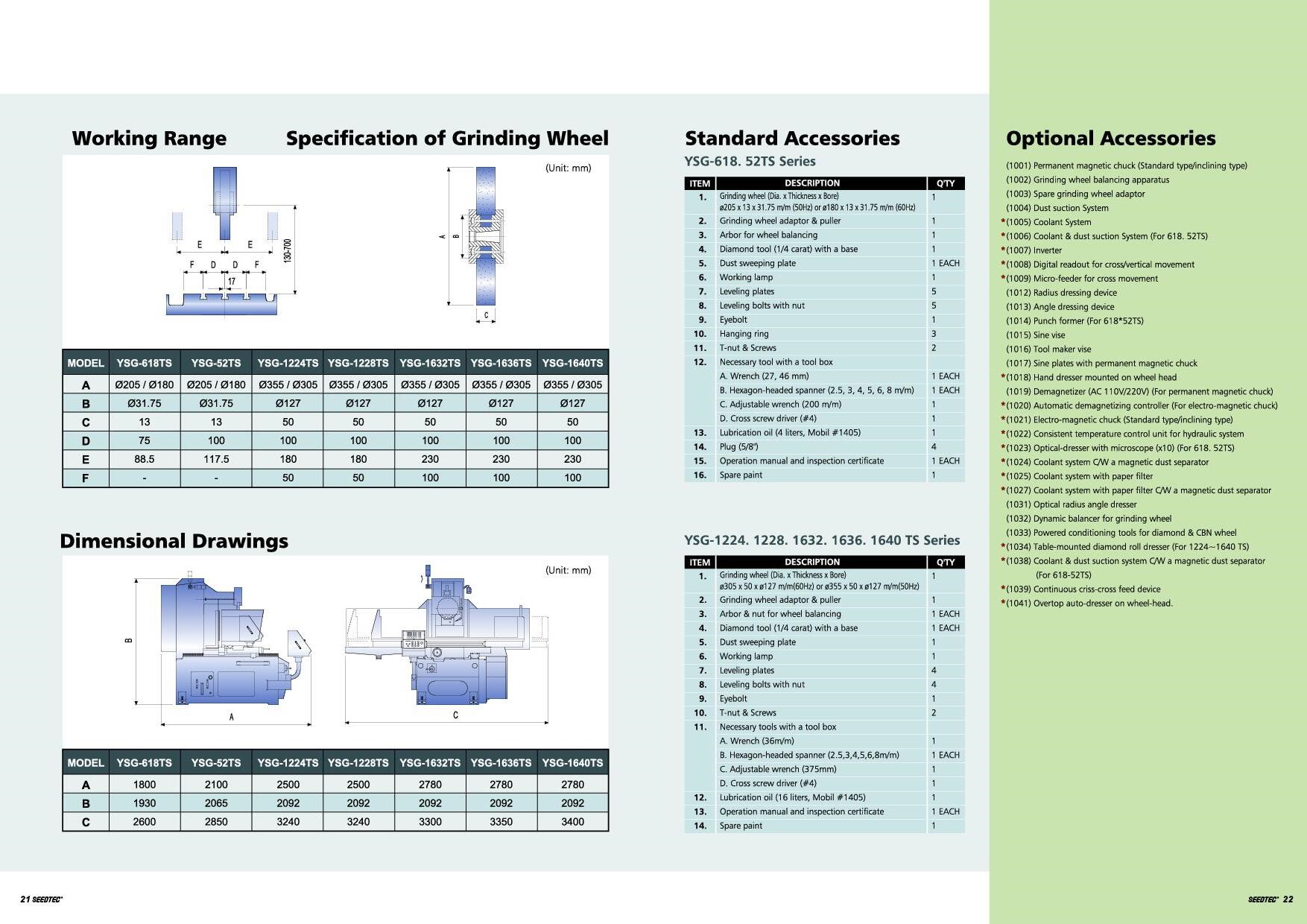

Surface grinding machine working table (L x W)

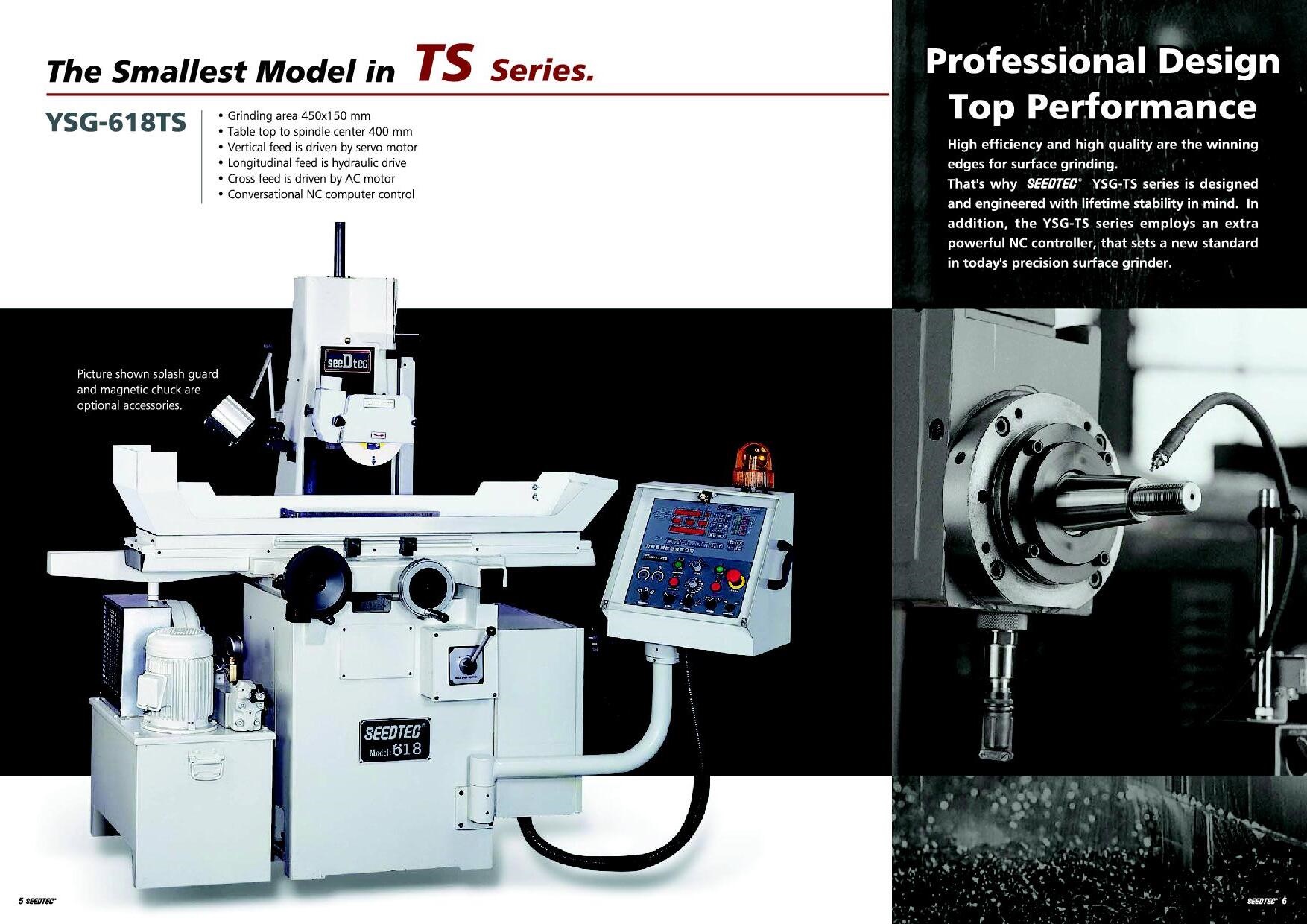

YSG-618TS: 465mm x 150mm

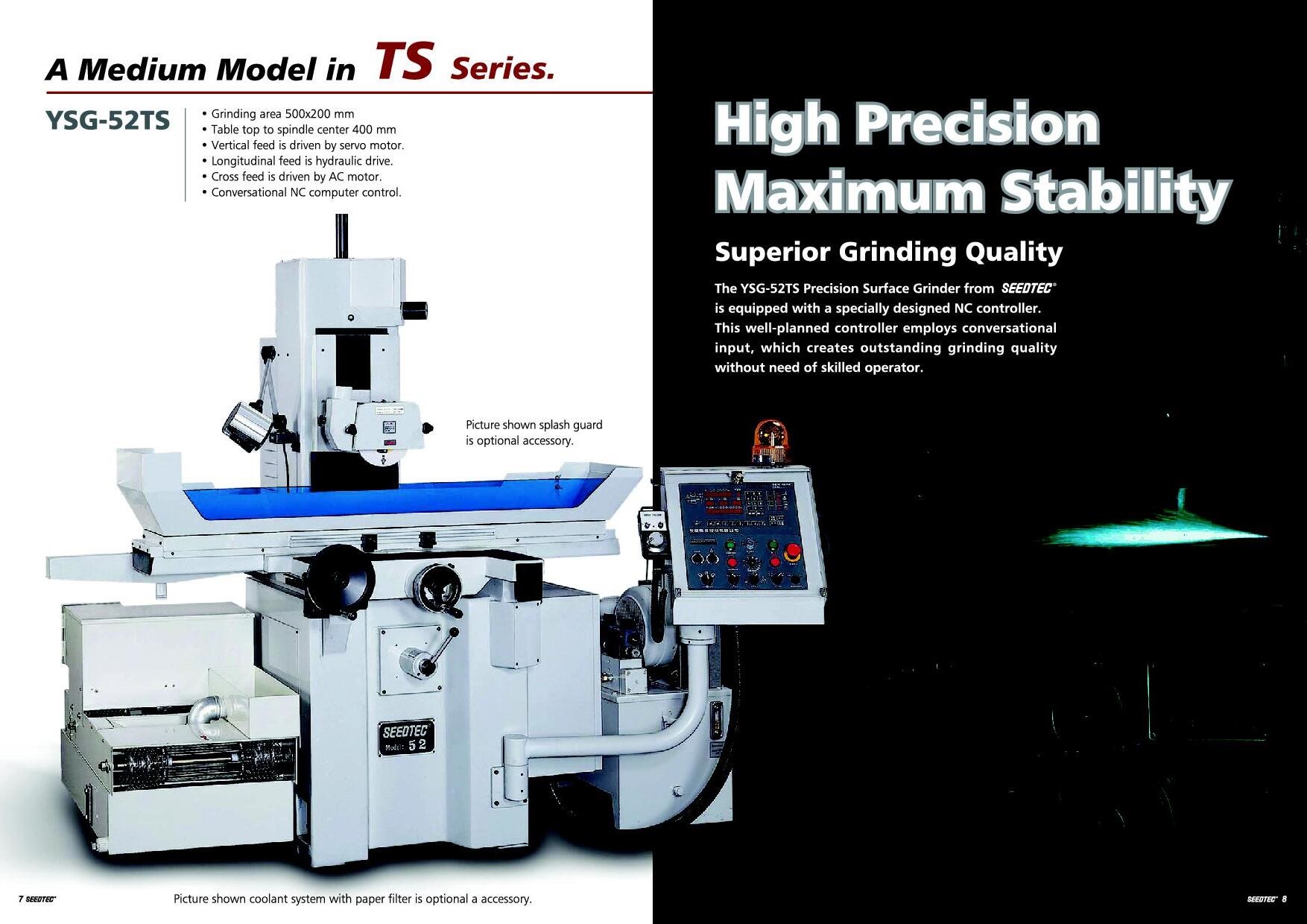

YSG-52TS: 500mm x 200mm
YSG-1020/1024TS: 500/600mm x 250mm

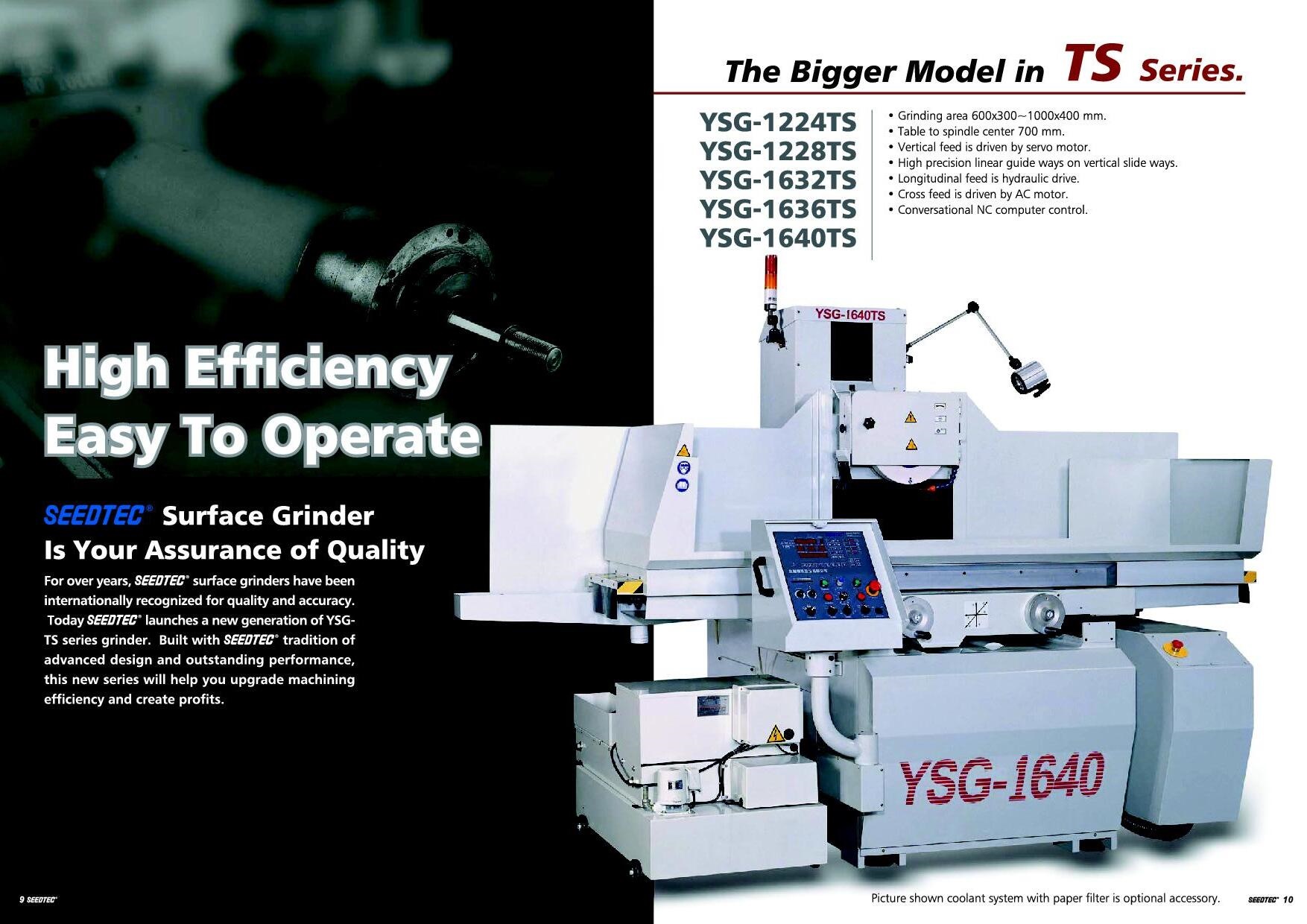

YSG-1224/1228TS:600/700mm x 300mm
YSG-1632/1636/1640TS: 800/900/1000mm x 400mm

คุณสมบัติหลัก /
■ ความแม่นยำ
การรับประกันพื้นผิวโต๊ะ (การทดสอบการเจียร*6, ความแตกต่างของความหนา) : 2μ(618/52), 3μ(12xx/16xx series), 5μ(1640)
Downfeed (หน่วยขั้นต่ำ) : 1μ
■ แกนหมุนและมอเตอร์

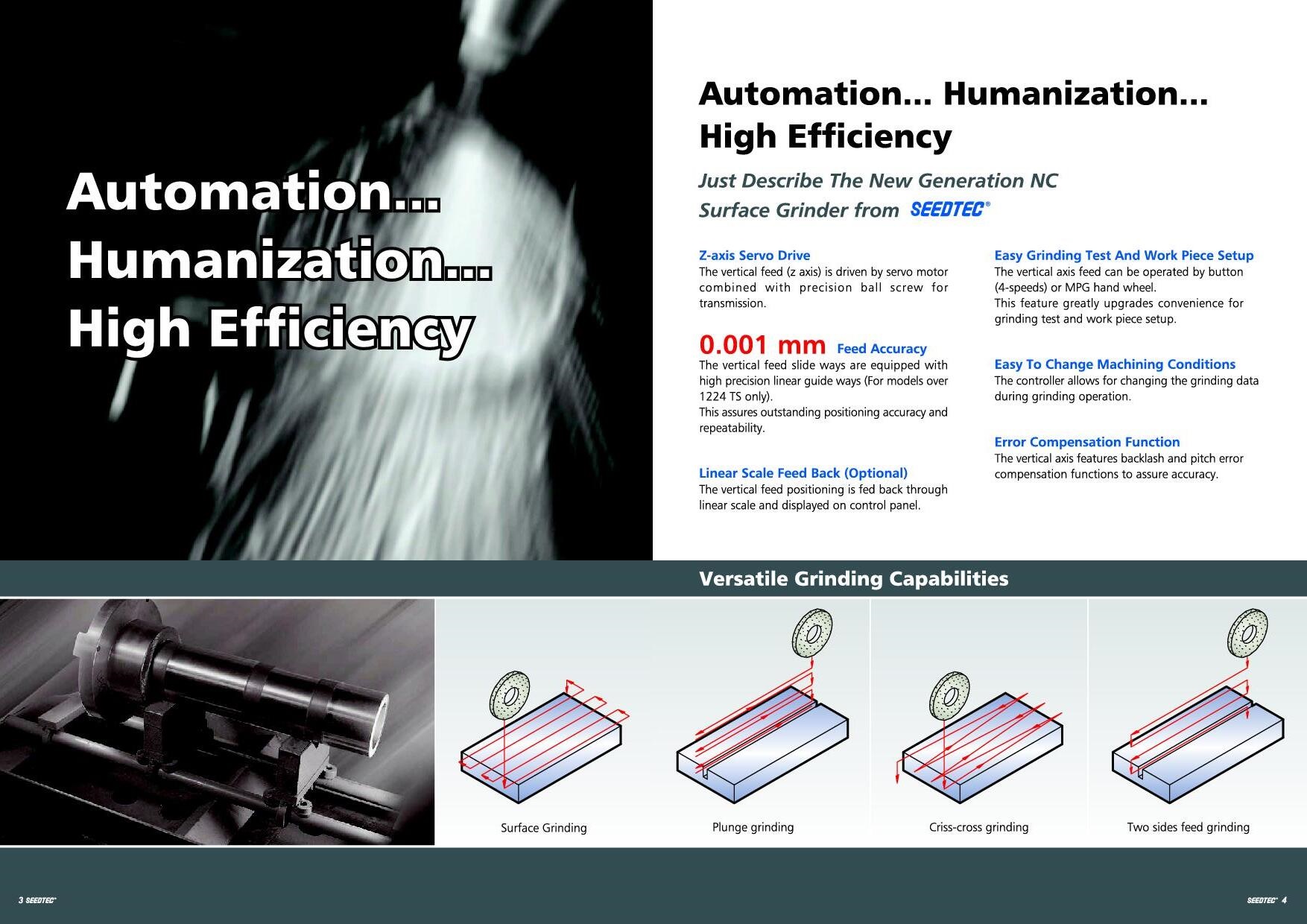

ขับเคลื่อนในแนวตั้งด้วยมอเตอร์เซอร์โว AC
มอเตอร์สปินเดิลการสั่นสะเทือนต่ำเกรด 2HP V3..(618/52)
มอเตอร์สปินเดิลการสั่นสะเทือนต่ำเกรด 3HP V3..(10 ซีรี่ส์)
มอเตอร์สปินเดิลการสั่นสะเทือนต่ำเกรด 5HP V3..(ซีรีส์ 12xx)
มอเตอร์สปินเดิลการสั่นสะเทือนต่ำเกรด 7.5HP V3..(ซีรีส์ 16xx)
แกนหมุนแบบตลับ, ตลับลูกปืน ABEC Class 7 (P4), 0.003 ม./ม. TIR (618/52)
สปินเดิลขับตรง, ตลับลูกปืน ABEC Class 7 (P4), 0.003 ม./ม. TIR (ชุด10/12/59)
ตลับลูกปืนแบบลูกกลิ้ง 1 ตัวและตลับลูกปืนเม็ดกลมสัมผัสเชิงมุม 2 ตัวที่ด้านหน้า ตลับลูกปืนเม็ดกลมสัมผัสเชิงมุม 2 ตัวที่ด้านหลังแกนหมุน (618)
ตลับลูกปืนเม็ดกลมสัมผัสเชิงมุม 2 ตัวที่ด้านหน้า ตลับลูกปืนเม็ดกลมสัมผัสเชิงมุม 2 ตัวที่ด้านหลังสปินเดิล (ชุด 52/10)
ตลับลูกปืนเม็ดกลมสัมผัสเชิงมุม 4 ตลับที่ด้านหน้า ตลับลูกปืนเม็ดกลมสัมผัสเชิงมุม 2 ตลับที่ด้านหลังสปินเดิล (ชุด 12/16)
■ ข้ามและตามยาว
ฟีดข้ามที่ขับเคลื่อนด้วยมอเตอร์เซอร์โว AC ที่เรียบง่าย แม่นยำยิ่งขึ้นเมื่อฟีดไม่ต่อเนื่อง
ตามยาวโดยการออกแบบไฮดรอลิคแบบตั้งโต๊ะขั้นสูง ช่วงฟีดตั้งแต่ 1 ม./นาที ถึง 25 ม./นาที ให้การใช้งานที่ง่ายดายและการเคลื่อนไหวย้อนกลับที่ปราศจากการสั่นสะเทือน และควบคุมโดยเซนเซอร์จับความใกล้เคียงที่ออกแบบไว้ภายในเพื่อความปลอดภัย

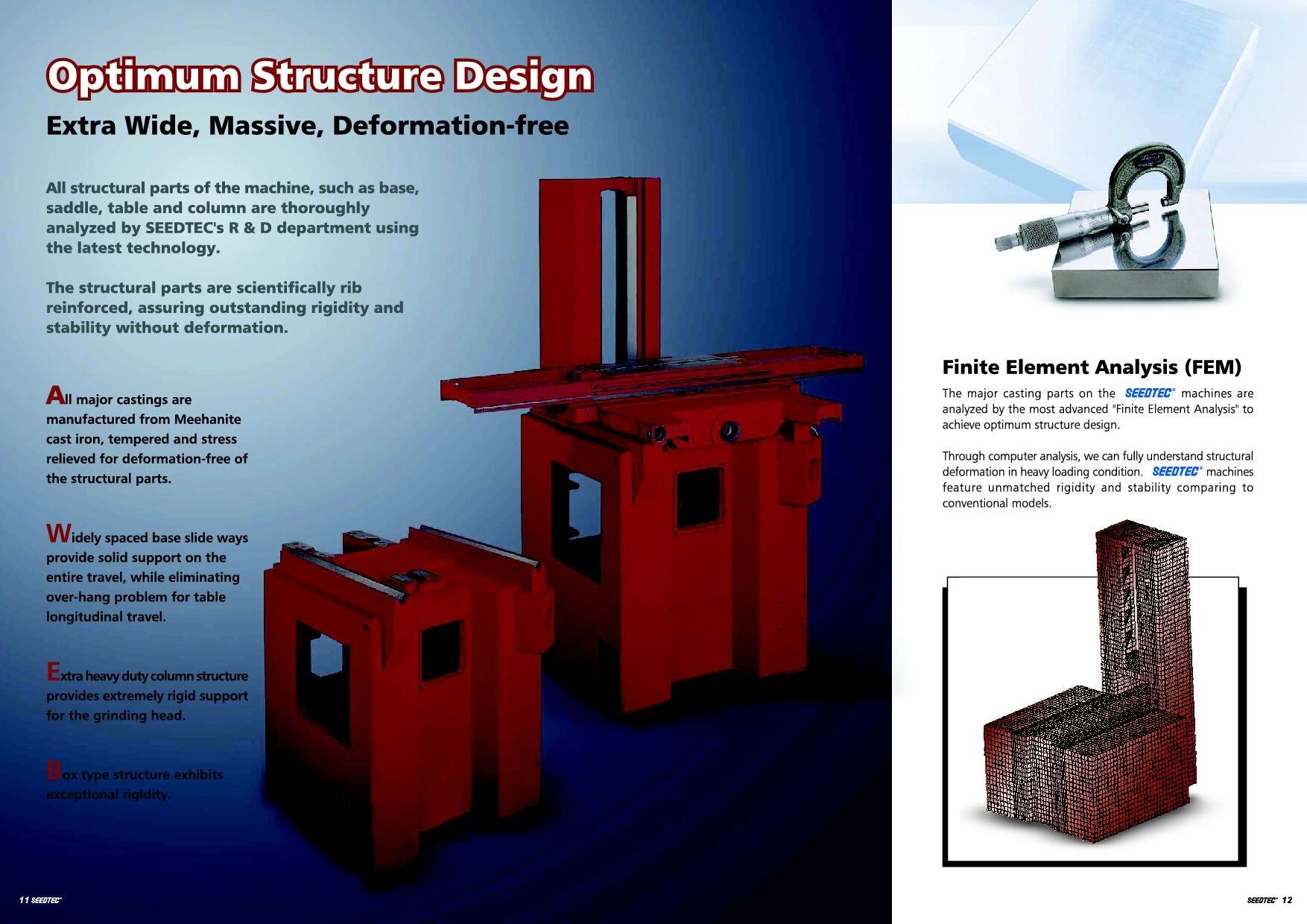

■ ฐาน & ทางเลื่อน
แนวทางเชิงเส้นสำหรับแกนตั้ง (ซีรีส์ 12/16)
ข้าม V สองเท่าและตามยาว V& แบน และ TURCITE B เคลือบด้วยการขูดด้วยมือ 3 แกนเป็นแบบกล่อง
ฐานหล่อชิ้นเดียวและทางเลื่อน
การหล่อหลักทั้งหมดทำจาก "Meehanite GC275" และผ่านการอบอ่อนเพื่อความคงทนและความแม่นยำที่ยาวนาน
