อิเล็กโทรดเกลียวทองแดงสำหรับงานเจาะเกลียวด้วย Spark EDM ผลิตจาก T2 Red Copper ความบริสุทธิ์สูง (Cu ≥ 99.9%) ให้ค่าการนำไฟฟ้าและการนำความร้อนดีเยี่ยม ผิวเกลียวคมตรง ลดอาการสั่นของอิเล็กโทรด ช่วยให้ได้เกลียวภายในที่เที่ยงตรงและผิวเรียบสม่ำเสมอ
Copper Tapping Electrodes for Spark EDM Thread Electrode เป็นอิเล็กโทรดเกลียวทองแดงสำหรับใช้กับเครื่อง Spark EDM / EDM Tapping เพื่อกัดขึ้นรูปเกลียวภายใน (Internal Thread) ด้วยกระบวนการ EDM เหมาะสำหรับชิ้นงานที่ขึ้นเกลียวด้วยวิธีต๊าปปกติได้ยาก เช่น เหล็กชุบแข็ง ชิ้นงานแข็งพิเศษ หรือรูขนาดเล็กที่ต้องการความเที่ยงตรงสูง
ผลิตจาก T2 Red Copper ความบริสุทธิ์สูง ทำให้มีความต้านทานต่ำ นำกระแสได้ดี สึกหรอน้อย และรักษารูปทรงเกลียวได้ยาวนาน ช่วยลดจำนวนครั้งในการเปลี่ยนอิเล็กโทรด ลดเวลาหยุดเครื่อง และเพิ่มประสิทธิภาพการทำงานโดยรวมของกระบวนการ EDM

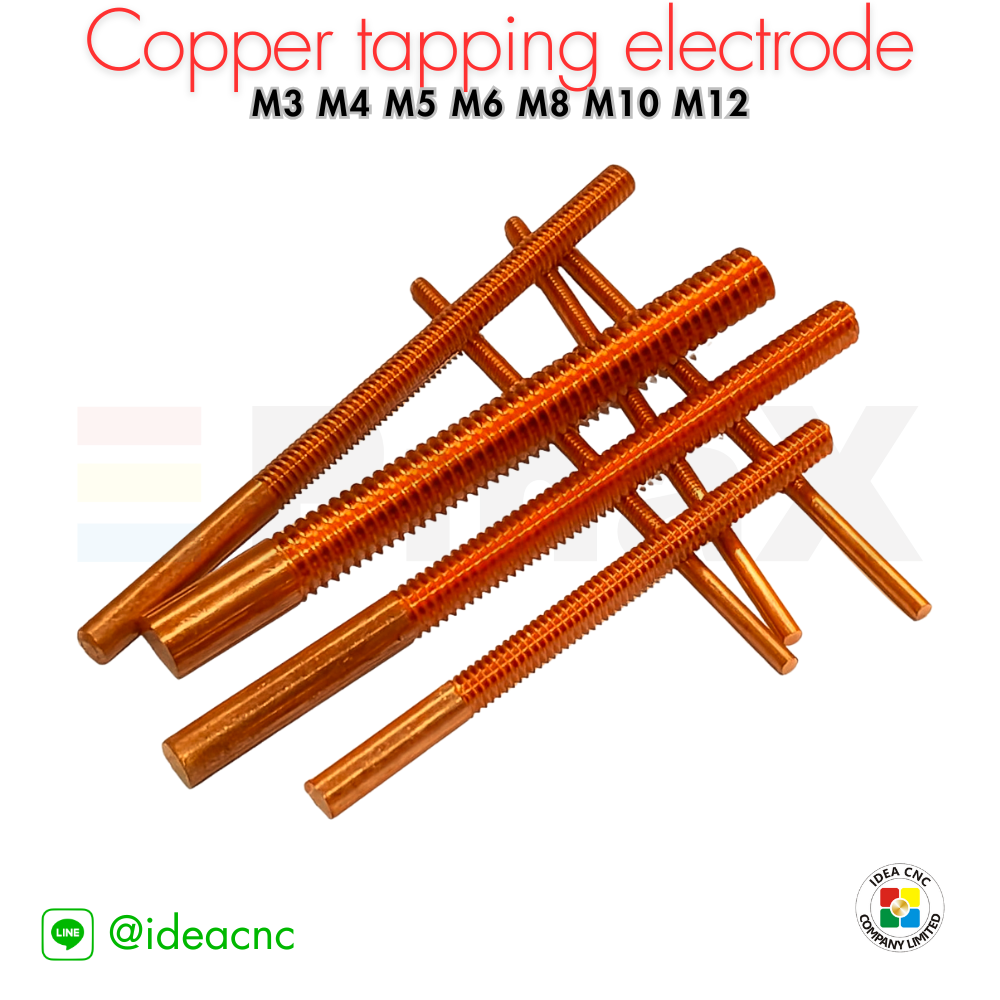

ตัวอย่างลักษณะอิเล็กโทรดเกลียวทองแดงสำหรับ Spark EDM เหมาะสำหรับกัดเกลียวภายในบนชิ้นงานแข็งพิเศษอิเล็กโทรดเกลียวทองแดงชุดนี้ถูกออกแบบมาเพื่อใช้กับกระบวนการ Electrical Discharge Machining (EDM) โดยเฉพาะสำหรับการขึ้นเกลียวภายใน (Thread Machining / Tapping) ด้วยการจ่ายกระแสไฟฟ้าให้เกิดการสึกกร่อนของผิวชิ้นงานทีละส่วน จึงสามารถทำเกลียวบนวัสดุที่แข็งมากหรือผ่านการชุบแข็งมาแล้วได้ เช่น SKD11, HSS, เหล็กชุบแข็ง และวัสดุที่ต๊าปเกลียวด้วยดอกต๊าปทั่วไปได้ยาก
ด้วยการใช้ T2 Red Copper ที่มีความบริสุทธิ์สูง (Copper ≥ 99.9%) ทำให้มีการนำไฟฟ้าและความเสถียรของอาร์กที่ดี ส่งผลให้ผิวเกลียวเรียบ และคุมมิติได้แม่นยำ ลดปัญหาค่าขนาดแกว่งหรือเกลียวเสียรูปในระหว่างการผลิต
Copper Tapping Electrode มีให้เลือกหลายขนาดตามมาตรฐานเกลียวเมตริก ครอบคลุมงานเกือบทุกประเภทที่ใช้ในงาน EDM Tapping รายละเอียดดังตารางต่อไปนี้ (ค่าขนาดเป็นข้อมูลอ้างอิงโดยประมาณ):
| ขนาดเกลียว (Metric) | Pitch (mm) | Thread Diameter (mm) | Shank Diameter (mm) |
|---|---|---|---|
| M3 | 0.5 | 2.0 | 2.0 |
| M4 | 0.7 | 3.0 | 3.0 |
| M5 | 0.8 | 3.5 | 3.5 |
| M6 | 1.0 | 4.5 | 4.5 |
| M8 | 1.25 | 6.0 | 6.5 |
| M10 | 1.5 | 8.0 | 8.0 |
| M12 | 1.75 | 10.0 | 10.0 |
Thread Length: 30 mm หรือ 40 mm | Total Length: 50 mm หรือ 60 mm (ขึ้นกับรุ่นและขนาดเกลียว)
| รายการ | ค่าสเปกหลัก | รายละเอียด | หมายเหตุ |
|---|---|---|---|
| วัสดุ (Material) | T2 Red Copper | Copper Content ≥ 99.9% | ความนำไฟฟ้าสูง เหมาะสำหรับงาน EDM |
| ช่วงขนาดเกลียว | M3–M12 | Pitch 0.5–1.75 mm | ดูรายละเอียดตามตารางขนาด |
| ความยาวเกลียว | 30 / 40 mm | Thread Length | เลือกตามความลึกเกลียวที่ต้องการ |
| ความยาวรวม | 50 / 60 mm | Total Length | อาจมีความคลาดเคลื่อนเล็กน้อยจากการผลิต |
| การใช้งานหลัก | EDM Tapping / Thread Machining | ใช้กับเครื่อง Spark EDM | เหมาะกับงานแม่พิมพ์และเครื่องจักรความแม่นยำสูง |
กรุณาระบุขนาดเกลียวที่ต้องการ (เช่น M6 × 1.0, Thread Length 30 mm, Total Length 50 mm) จำนวนที่ใช้ต่อรอบการผลิต และรุ่นเครื่อง EDM ที่ใช้งาน หากมีรูปป้ายชื่อเครื่อง (Nameplate) หรือรูป Setup หน้างาน สามารถส่งให้ทีมงานช่วยตรวจสอบและแนะนำรุ่นที่เหมาะสมได้
